Tuotteet   <   Voimanottolaitteet
Voimanottolaitteet

Mekaaniset voimanottimet
  • Sopii käyttöluokan II teollisiin sovelluksiin, joissa on enintään 1667 hv polttomoottorit ja vakiovarusteiset SAE-vauhtipyörän kotelon mitat nro 6 – 00.
  • Kytkimien koot ovat yhden levyn 6,5 – 14 tuumaiset, kaksilevyiset 11,5 – 18 tuumaiset ja kolmilevyiset 14 – 21 tuumaiset.
  • Lisävarusteina toimitettavat tiivistetyt ohjauspallo- tai rullalaakerit poistavat voitelun ja akselin porauksen tarpeen. Kuulalaakereiden kauluksia ja sormijousia saatavilla.
  • Hevosvoimaa ja vääntömomenttikapasiteettia voidaan lisätä sintratuilla kytkinlevyillä, jotka ovat saatavilla lisävarusteina 8 – 21 tuumaisille.

Ohjauslaakeriton PTO

Maksimivääntömomentti Nm (lb-ft)

617 (455)

Maksiminopeus (rpm)

3600

Paino kg (lbs)

71.1 (157)

PO314S

Suurin vääntömomentti Nm (lb-ft)

11,439 (8437)

Suurin nopeus

2500

Paino kg (lb)

477 (1050)

PO318S

Suurin vääntömomentti Nm (lb-ft)

22,725 (16,762)

Suurin turvallinen nopeus

2150

Paino kg (lb)

600 (1320)

Mekaaninen voimanottolaite

PO318S

Kuvaus
  • Ei ohjauslaakeria
  • Ilmakäyttöinen
  • Haarukkalaakerisuunnittelu
  • Valinnaiset sintratut rautalevyt mahdollistavat 25 % suuremman vääntömomentin
  • Helppo asennus
  • Kauko-ohjaus
  • Kytkimen säätöä ei tarvita
  • Mahdollistaa maksimaalisen sivukuormituskapasiteetin.
TEKNISET TIEDOT

Mallinumero

SAE-kotelo

Suurin syöttömomentti
Nm (lb-ft)

Suurin
turvallinen nopeus

Paino
kg (lb)

P0318S002

0

22,725
(16 762)

2150

551 (1212)

P0318S003

0

22,725
(16 762)

2150

600 (1320)

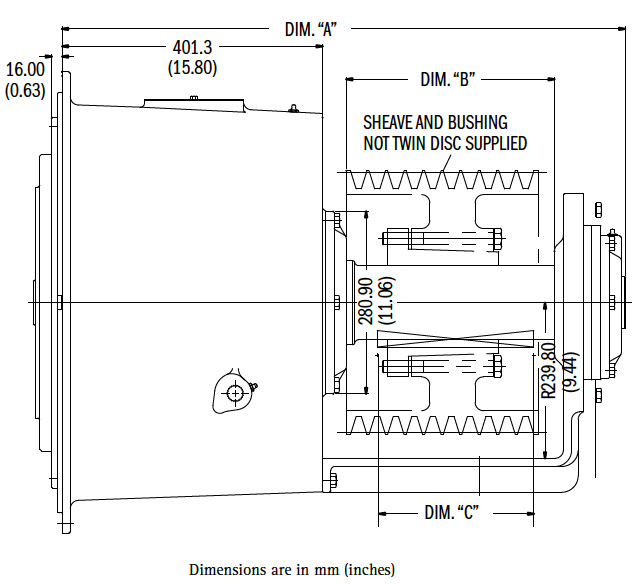

MITAT
Suurenna
Julkaisut:
Asennuspiirustukset:

Malli

Piirustusnumero

Kytkinryhmä

SAE-kotelo

Lähtöakseli

Ohjauslaakeri

Lataa

PO318SB0

PO318S002

3-levyinen, 18″ LEVY: KIINTEÄ VALETTU ILMAKYTKIN

SAE #0

HAARUKKALAAKERI

VÄHEMMÄN OHJAUSLAAKEREITA

[linkki] https://twindisc.com/downloads/PO318S002-2.pdf[/link]
[linkki] https://twindisc.com/downloads/PO318S002-2.dwg[/link]

PO318SB0

PO318S003

3-levyinen, 18″ LEVY: KIINTEÄ VALETTU ILMAKYTKIN

SAE #0

HAARUKKALAAKERI

VÄHEMMÄN OHJAUSLAAKEREITA

[linkki] https://twindisc.com/downloads/PO318S003-2.pdf[/link]
[linkki] https://twindisc.com/downloads/PO318S003-2.dwg[/link]

TC113

Suurin vääntömomentti Nm (lb-ft)

610 (450)

Maksimiteho kW (hv)

149 (200)

Suurin nopeus (rpm)

3400

Vauhtipyörän koko

13"

IB214P

Suurin vääntömomentti Nm (lb-ft)

2198 (1620) /2748 (2025)

Suurin nopeus (rpm)

2500/3000

Paino kg (lb)

150 (328)

IB314IL

Suurin vääntömomentti Nm (lb-ft)

3297 (2430) /4125 (3040)

Suurin nopeus (rpm)

2400

Paino kg (lb)

271 (595)

IB314P

Suurin vääntömomentti Nm (lb-ft)

3297 (2430) /4125 (3040)

Suurin nopeus

2800

Paino kg (lb)

270 (595)

IB318IL

Suurin vääntömomentti Nm (lb-ft)

8141 (6000) /10176 (7500)

Suurin nopeus (rpm)

2200

Paino kg (lb)

418 (920)

IB318PO

Suurin vääntömomentti Nm (lb-ft)

8141 (6000) /10176 (7500)

Suurin nopeus (rpm)

2200

Paino kg (lb)

417 (920)

IB321IL

Suurin vääntömomentti Nm (lb-ft)

9132 (6730) /11398 (8400)

Paino kg (lb)

549 (1210)

IB321P

Suurin vääntömomentti Nm (lb-ft)

2200

Paino kg (lb)

549 (1210)

CX106P

Suurin vääntömomentti Nm (lb-ft)

216 (159)

Suurin nopeus (RPM)

3500

Paino kg (lb)

24 (53)

CX107P

Suurin vääntömomentti Nm (lb-ft)

237 (175)

Suurin nopeus (rpm)

3200

Paino kg (lb)

25 (55)

CX108P

Suurin vääntömomentti Nm (lb-ft)

312 (230)

Suurin nopeus (rpm)

3100

Paino kg (lb)

33 (72)

CX110P

Suurin vääntömomentti Nm (lb-ft)

448 (330)

Suurin nopeus (rpm)

3100/3930

Paino kg (lb)

52 (115)

CA110/210

SP111P/211P

Suurin vääntömomentti Nm (lb-ft)

617 (455) /1235 (910)

Suurin nopeus (rpm)

2850

Paino kg (lbs)

58 (129)

SP114P

Suurin syöttömomentti Nm (lb-ft)

1099 (810) /1370 (1010)

Suurin nopeus (rpm)

2400/3000

Paino kg (lbs)

118 (260)

SP214IL/314IL

Suurin syöttömomentti Nm (lb-ft)

2198 (1620) /3297 (2430)

Suurin nopeus (rpm)

3000

Paino kg (lbs)

149 (328) /186 (408)

SP214P/314P

Suurin vääntömomentti Nm (lb-ft)

2198 (1620) /2748 (2025)

Suurin nopeus (rpm)

3000

Paino kg (lbs)

150 (328)

SP218P

Suurin vääntömomentti Nm (lb-ft)

5427 (4000) /6784 (5000)

Suurin nopeus (rpm)

1950

Paino kg (lbs)

299 (660)

SP314IL

Suurin vääntömomentti Nm (lb-ft)

2198 (1620) /2748 (2025)

Suurin nopeus (rpm)

3000

Paino kg (lbs)

149 (328)

SP314S

Suurin vääntömomentti Nm (lb-ft)

3297 (2430) /4125 (3040)

Suurin nopeus (rpm)

3000

Paino kg (lbs)

261 (575)

SP318IL

Suurin syöttömomentti Nm (lb-ft)

8141 (6000)

Suurin nopeus (rpm)

2350

Paino kg (lbs)

318 (700)

SP318S

Suurin syöttömomentti Nm (lb-ft)

8141 (6000)

Suurin nopeus (rpm)

2200

Paino kg (lbs)

477 (1050)

SP321P

Suurin vääntömomentti Nm (lb-ft)

9132 (6730) /11398 (8400)

Suurin nopeus (rpm)

1800

Paino kg (lbs)

503 (1110)

SP318P
