Prodotti   <   Trasmissioni

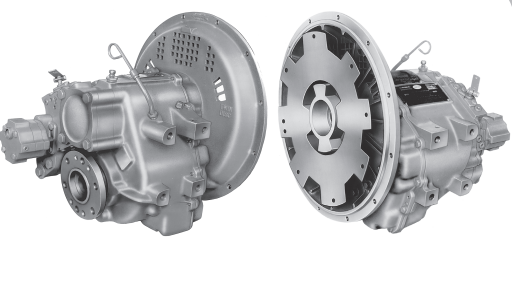

CAMBIO STANDARD

MG5061A

Attrezzatura standard
  • Alloggiamento in ghisa sfalsato verticalmente
  • Angolo di inclinazione di 7° sull’albero di uscita
  • Valvola di controllo meccanica
  • Filtro per olio
Opzioni
  • Adattatore per custodia da SAE J617 n. 2 a SAE J617 n. 1
  • Custodia SAE J617 n. 2
  • Custodia SAE J617 n. 3
  • Custodia SAE J617 n. 4
  • Raccordo flessibile per volano da 14 pollici (SAE J620 taglia 355)
  • Raccordo flessibile per volano da 11 pollici e mezzo (SAE J620 taglia 290)
  • Raccordo flessibile per volano da 10 pollici (SAE J620 taglia 255)
  • Flangia di ingresso per installazione indipendente
  • Valvola di controllo elettrica (12VDC o 24 VDC)
  • Valvola meccanica per pesca alla traina
  • Radiatore dell’olio
  • Set flangia/bulloni Companion
  • Dispositivi di monitoraggio secondo le specifiche del cliente
  • Staffe di montaggio
  • Live PTO:
    • SAE J744 taglia 82-2, 16-4 (SAE «A», 2 bulloni, max. 35 Nm)
    • SAE J744 taglia 101-2/4, 22-4 (SAE «B», 2/4 bulloni, max. 197 Nm)
VALUTAZIONI DI INPUT

Rapporti di riduzione

Imbarcazioni da diporto

Carico leggero

Dazio intermedio

Carico medio

Servizio continuo

:1

@ 2800 GIRI/MIN

@ 2800 GIRI/MIN

@ 2500 GIRI/MIN

@ 2100 GIRI/MIN

@ 2100 GIRI/MIN

1,13, 1,28, 1,54

1,75

345 kW
(463 CV)

313 kW
(420 CV)

239 kW
(320 CV)

157 kW
(211 CV)

142 kW
(190 CV)

2.00

345 kW
(463 CV)

300 kW
(402 CV)

239 kW
(320 CV)

157 kW
(211 CV)

142 kW
(190 CV)

2.47

321 kW
(430 CV)

300 kW
(402 CV)

239 kW
(320 CV)

147 kW
(197 CV)

133 kW
(178 CV)

* Valori nominali indicati per l'uso con motori standard con rotazione destra. Il regime nominale massimo consentito del motore è di 3300 giri/min (5500 giri/min nella configurazione ad alta velocità).

DIMENSIONI E PESO

Le specifiche sono soggette a modifiche senza preavviso nell'interesse del miglioramento continuo del prodotto. Contattate il rappresentante Twin Disc locale per le specifiche tecniche, le approvazioni e le classificazioni della Survey Society.

Ingrandisci

C

146 mm (5,75 pollici)

S

107 mm (4,21 pollici)

F

318 mm (12,53 pollici)

L

213 mm (8,40 pollici)

O

156 mm (6,16 pollici)

A

7°

Peso

99 kg *

* peso a secco, incluso alloggiamento SAE #3 e giunto flessibile SAE 290

Pubblicazioni
Disegni di installazione

Numero del disegno

Connessione di ingresso

Valvola di controllo

Flangia complementare

Scambiatore di calore

FINO A

Note

Scarica

1026225

SAE #3/11 pollici e mezzo

meccanico

DWG

1026225A

SAE #3

elettrico + pesca alla traina

Sì

SAE B (in diretta)

staffe di montaggio

DWG

1026225B

SAE #3

meccanico

staffe di montaggio

DWG

1026225C

SAE #2

elettrico + pesca alla traina

Sì

SAE B (in diretta)

staffe di montaggio

DWG

1026225D

SAE #2

meccanico

staffe di montaggio

DWG
