Prodotti   <   Trasmissioni

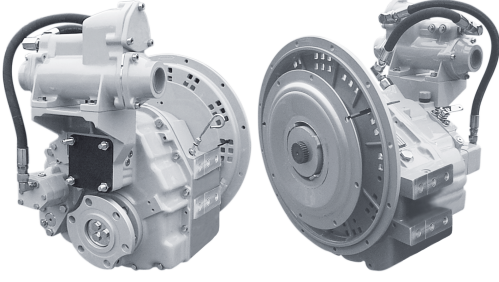

CAMBIO STANDARD

MG5065A

Attrezzatura standard
  • Offset verticale, custodia in alluminio
  • Angolo di inclinazione di 7° sull’albero di uscita
  • Valvola di controllo meccanica
  • Filtro per olio
Opzioni
  • Custodia SAE J617 n. 1
  • Custodia SAE J617 n. 2
  • Custodia SAE J617 n. 3
  • Raccordo flessibile per volano da 14 pollici (SAE J620 taglia 355)
  • Raccordo flessibile per volano da 11 pollici e mezzo (SAE J620 taglia 290)
  • Flangia di ingresso per installazione indipendente
  • Valvola di controllo elettrica (12VDC o 24 VDC)
  • Valvola meccanica per pesca alla traina
  • Radiatore dell’olio con valvola di bypass termostatica
  • Set flangia/bulloni Companion
  • Dispositivi di monitoraggio secondo le specifiche del cliente
  • Staffe di montaggio
  • Live PTO:
    • SAE J744 taglia 82-2, 16-4 (SAE «A», 2 bulloni, max. 58 Nm)
    • SAE J744 taglia 101-2/4, 22-4 (SAE «B», 2/4 bulloni, max. 197 Nm)
    • SAE J744 taglia 101-2/4, 25-4 (SAE «B-B», 2/4 bulloni, max. 337 Nm)
VALUTAZIONI DI INPUT

Rapporti di riduzione

Imbarcazioni da diporto

Carico leggero

Dazio intermedio

Carico medio

Servizio continuo

:1

@ 2500 GIRI/MIN

@ 2300 GIRI/MIN

@ 2100 GIRI/MIN

@ 1800 GIRI/MIN

@ 1800 GIRI/MIN

1,08, 1,26, 1,47

1,72, 2,04

425 kW
(570 CV)

376 kW
(504 CV)

279 kW
(374 CV)

227 kW
(304 CV)

216 kW
(290 CV)

2.43

400 kW
(536 CV)

351 kW
(471 CV)

254 kW
(341 CV)

208 kW
(279 CV)

199 kW
(267 CV)

* Valori nominali indicati per l'uso con motori standard con rotazione destra. Il regime nominale massimo consentito del motore è di 3600 giri/min.

DIMENSIONI E PESO

Le specifiche sono soggette a modifiche senza preavviso nell'interesse del miglioramento continuo del prodotto. Contattate il rappresentante Twin Disc locale per le specifiche tecniche, le approvazioni e le classificazioni della Survey Society.

Ingrandisci

C

170 mm (6,69 pollici)

S

123 mm (4,84 pollici)

F

329 mm (12,97 pollici)

L

254 mm (10,00 pollici)

O

165 mm (6,50 pollici)

A

7°

Peso

111 kg *

* peso a secco, incluso alloggiamento SAE #2 e giunto flessibile SAE 290

Pubblicazioni
Disegni di installazione

Numero del disegno

Connessione di ingresso

Valvola di controllo

Flangia complementare

Scambiatore di calore

FINO A

Note

Scarica

1026552

SAE #1

meccanico

1026552A

SAE #1

electric

DWG

1026552B

SAE #3

elettrico + pesca alla traina

Sì

SAE B (in diretta)

staffe di montaggio

DWG

1026552C

SAE #3

meccanico

staffe di montaggio

DWG

1026552D

SAE #2

elettrico + pesca alla traina

Sì

SAE B (in diretta)

staffe di montaggio

DWG SLDPRT STEP

1026552E

SAE #2

meccanico

staffe di montaggio

DWG SLDPRT STEP IGS

1026552F

SAE #3 CAT//11.5″

meccanico

DWG

1026552K

Indipendente

electric

Sì

SAE B (in diretta)

pdf sldprt
